Conectores Lex Loc
Mercado de Enfoque
Theatros, Películas, Eventos en Vivo, Industrial, Militar
Aplicación
Extensiones; Para nuevos o repuesto de conectores de lámparas y en general de toda luminaria.
Características y Beneficios
- Las terminaciones tipo cage no se puede aflojar, eliminando la causa principal de la falla de dispositivos.
- No requiere herramientas; simplemente se abre con los dedos y se cierran las terminales.
- Reduce la labor.
- Los dos tornillos de acceso rápid ahorran labor al cerrar el ensamblaje.
- El color negro siempre encaja en el escenario.
- El gancho de ajuste externo provee un buen ajuste para una gran variedad de tamaños de cable.
Especificaciones
DISEÑADOS PARA DURAR
Los dispositivos Lex-Loc™ cumplen y exceden las pruebas de Grado de Hospital de los E.U.A. cumpliendo con los estándares #498 and #544, incluyendo:
- Prueba de jalón abrupto del conectro de la pared (paralelo al a pared)
- Prueba de temperatura de contacto con tierra
- Prueba de resistencia de tierra
- Prueba de sobreestres de contacto de tierra
- Prueba de seguridad de ensamblaje
- Prueba de estresado de molde
- Prueba de aplastado
- Prueba de jalón de cordón
- Prueba de jalón estático de cordón
- Prueba de jalón rotatorio de cordón
- Prueba de resistencia al impacto
- Prueba de caida mecánica
CONSTRUCCION
Ensamble y Cuerpo: Nylon – Fuerte y resistente a una gran variedad de químicos.
Reconocido por UL para uso continuo a 125°C. Cuenta con índice de flamabilidad UL 94V-2.
Cuchillas y Contactos: Latón sólido para excelente conductividad
Cubierta de la Terminal: Polycarbonato – las terminales están visibles
Tornillos de Ensamblaje: Dos tornillos de combinación de cruz U-drive
MECANICO
Puede albergar cables de 18/3 SJ hasta 10/3 S
Acomodo de cable (with inserciones): .300''- .430''
Acomodo de cable (con inserciones removidas): >.430''- .655''
ELECTRICO
Soporta Voltaje Dieléctrico: >3,000V
Aumento de temperatura: Máximo 30°C después de 100 ciclos a 150% de la corriente indicada
Interrupción de Corriente: Yes
Listado en el estándar U.L. Archivo E57672
Certificado C.S.A. Archivo LR81290

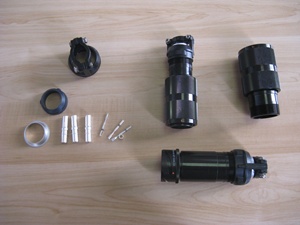

Conectores HMI
| 7PM-575-AZ | PLUG, 575W / 1200W / 1800W M W/CLAMP | ||
| 7PF-575-AZ | CONN 575W / 1200W / 1800W F W/CLAMP | ||
| BCH02-24-2SW-T | PANEL MOUNT 575/1.2K (chasis) solder | ||
| 7PM-2.5K-AZ | PLUG, 2.5K/4KW MALE W/CLAMP | ||
| 7PF-2.5K-AZ |
| ||
| BCH02-24-2S-T-001 | PANEL MOUNT 2.5KW/4KW (chasis) solder | ||
| 7PM-6K-AZ | PLUG 6K MALE W/CLAMP | ||
| 7PF-6K-AZ | CONN 6K FEMALE W/CLAMP | ||
| BCH26-28-22ST | PANEL MOUNT 6K (chasis) | ||
| 7PM-12K-AZ | PLUG 12/18K MALE W/CLAMP | ||
| 7PF-12K-AZ | CONN 12/18K FEMALE W/CLAMP | ||
| BCH26-28A-9ST | CONN VEAM F. PANEL MT 12/18K |
Cables HMI en rollos de 1000 pies
| 14/7 SOW-A | CORD 14/7 SOW-A 14AWG 7 COND FOR ARRI 1.2K, 1.8K. 1 foot | |
| 12/7 SOW-A | CORD 12/7 SOW-A 12AWG 7 COND FOR ARRI 2.5, 4K. 1 foot | |
| 1200010 | CABLE, 4/2, 8/1, 14/4 NM FOR ARRI 6K, 12K. 1 foot |
Multicable 19 Pines
Características Beneficios
- Diseño propietario anti rotación nos da 12 pines para ayudar a prevenir que se gire el interior del ensamble de los cables macho y hembra.
- Previene un mal alineamiento de los conductores de circuito macho y hembra y el mal par de conecciones.
- Ayuda a prevenir conductores rotos y aniñños sueltos o dañados.
- UL Reconocido a 23 Amps, 600 VAC.
- Cada circuito puede cargar con un máximo de 23 Amps de carga continua.
- Contactos femeninos "Tempered Spring" mantienen una presion constante al pin para asegurar conecciones de aja resistencia.
- Ensamble de aluminio con un acabado anodizado provee una durabilidad mayor.
- Contactos de plata para una conductividad alta.
- Los interiores estan clara y permanentemente marcados al frente y en la parte de atras para un cableado sencillo e identificación de circuitos.
